MD Electronics KSDGBM16X Keerlusmodule

  • Aanbieding
  • Normale prijs €40,00
Inclusief BTW. Verzendkosten worden berekend bij het afrekenen.

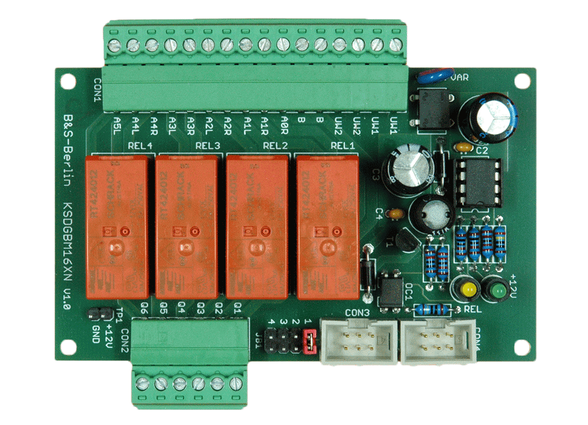

Das Kehrschleifenmodul KSDGBM16X ist keine autonome Kehrschleifensteuerung. Es enthält nur die zur Polwendung innerhalb der Kehrschleife erforderlichen Relais.

Angesteuert wird das Modul vom Gleisbesetztmelder GBM16XN oder GBM16XL über ein 6-pol. Flachkabel. Die Besetztzustände aller Abschnitte der Kehrschleife werden vom GBM16XN/L überwacht und können über den gewählten Rückmeldebus angezeigt werden. Die Kehrschleife kann aus bis zu 6 Abschnitten (A0...A5) bestehen. Die Abschnitte A0, A1, A4, A5 dienen zur Steuerung des Kehrschleifenmoduls durch den Besetztmelder. Die innere Kehrschleife wird aus den Abschnitten A2, A3 gebildet. Wird nur ein innerer Abschnitt benötigt, wird der andere nicht beschaltet. Die Entfernung zwischen dem Ende von A1 und dem Beginn von A4 muss immer der größten zu erwartenden Zuglänge entsprechen.


Dieses Modul haben wir von der Firma Blücher-Elektronik übernommen. Vielen Dank!
